電力監控產品

一、電力需量控制器(電力盤主控制器)-(型號PM3000)
       本公司針對電力系統需求，應用電力需量控制器並利用通訊及系統整合技術，可控制高耗能負載設備，如空調系統冰水主機直接卸載、箱型冷氣、製程設備、泵浦及風扇等高耗能設備，能有效達到需量管理及減少超約費用目的。

        一、系統組成及應用
        此型電力需量控制器包括電力盤主控制器、雙向計量型集合式電表組成、通常裝設於電力管理者工作區附近，供隨時掌握用電情況、控制器與雙向集合式電表間透過隔離信號線連線，並可透過乙太網路連線至監控電腦共同組成需量控制系統。此系統並可將圖控和Web 功能整合到能源管理系統內，用戶可以直接用流覽器（如：IE）觀看”電力需量控制器”上的監控資料，也無需使用專用軟體，僅用瀏覽器即可監控,亦可和能源管理系統整合作為需量整合控制，以達到智慧節能的目的。

其主要應用使用場所為樓宇、醫院、廠房、辦公大樓、賣場、餐廳、旅館、飯店…… 等。

PM3000



二、雙向計量型智慧電表(型號PA3000)
             1.中/英文顯示支援LCD Display
             2.V/I準確度0.1%;kW 0.5%; kWH 0.5%
             3.顯示範圍:  3VL-L,3VL-N,3A,3VAW,3PF,3VAR,ΣV,ΣA,ΣVA,ΣW,ΣVAR,ΣPF, HZ ,WH,VARH,VAH
             4.需量量測Block及Rolling兩種15分鐘彈性設定及前後兩筆顯示
             5.雙向電力量測
             6.Power Quality: V/I單次諧波分析(31階)及V/I THD%(31階)量測之即時圖顯示
             7.Data Logs記錄每日/每月定期報告, Max/min值各2筆
             8.即時顯示: 警報發生、諧波分析、類比輸入值、2DO/12DI開關狀態。
             9.內建乙太網路埠Modbus over TCP/IP通訊協定(可選擇)。
          10.標準內建5A CT，可選配開口式CT，60A、100A、200A、600A。
          11.選配功能:
               (1)預測需量
               (2)時間電價
               (3)提供8組擴充負載記錄
               (4)可選配開口式CT，60A、100A、200A、600A、1000A。


PA3000雙向計量型集合式電表

        三、多功能數位電力表(型號PA330)

供應電源 AC80-264V/DC100-300V
電壓量測範圍 CATII 10V-600V L-L*
電流量測範圍 2mA-5A
比流器 標準內建5ACT，可選配開口式CT，60A、100A、200A、600A。
精度 V、I  0.2%， W 0.5%
頻率 45-65Hz
量測項目 V, I, kW, kvar, kVA, kWh, kvarh, kVAh

PF, Frequency, Demand
儲存項目 各量測參數最大最小值
警報項目 過電壓、電流、頻率、需量；低電壓、電流、頻率
電力品質 電壓電流不平衡、電壓合格率、各參數最大最小值
顯示面板 68X59 LCD液晶螢幕
通訊方式 RS485通訊*1，可附加Lon選項
時間 RTC真實時鐘
接點 輔助電源*3、量測電壓*4、量測電流*6、DO*4、RS485* 3、LON *2
I/O DO OUTPUT*2；DO1 Alarm output、DO2 Pulse/ Alarm output
作業溫度 -20℃-70℃
儲存溫度 -25℃-80℃
濕度 20-90%RH
防塵/防水IP保護 正面IP52，機殼IP20
尺寸 96(W) × 96(H) × 97(L) mm
功耗 0.45~0.7W(背光關閉狀況下)

1.3~1.7W(最大背光亮度開啟下)

2.3W(最大背光亮度開啟及使用Lon模組狀況下)
環境條件 適於室內使用，不超過海拔2000公尺的高度

瞬時過電壓：不超過2.5KV

污染等級：2

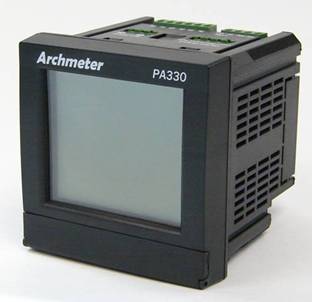

PA330多功能數位電力表

        四、精巧型數位電力表(型號PA30)

                (1)電力參數量測: 各相V,I,pf,kW,kVA,kVAR,kWh,kVAh,kVARh ,可設定CT/PT比值及通訊位置/速率
                (2)1ψ2W、1ψ3W、3ψ3W-2CT、3ψ3W-3CT、3ψ4W及自動判斷接線
                (3)量測電壓88V～500V
                (4)外接開口式Split-CT,利不停電作業裝置,標準60A,另可選120A、200A CTs.
                (5)pf=1,優於0.5%
                (6)啟動電流: <0.001Ib
                (7)通訊方式 : RS-485 Modbus,ID位置手撥, baud rate: 9600 19200 38400
                (8)次通訊方式 :LonTalks FTT10通訊界面
                (9)超小尺寸 : 78(L) × 35(W) × 99(H) mm
                (10)簡易安裝 : 軌道式
                (11)單機讀表連線設定軟體
                (12)大電力檢測報告
                (13)適用場所:舊式無法安裝外掛比流器之照明/動力及插座配電盤


PA30

        四、IC卡計費式電表(單相二線或單相三線式)

                1.以智慧型微處理機為設計基礎的數位顯示電子式電度表.
                2.額定電壓:參考電壓為110 VAC及220VAC共用 60 Hz ; 單相二線式參考電流10A，最大電流80A;單相三線參考電流10A,最大電流60A.須為直接接入式(電表須內含精密比流器)
                3.具四時段時間電價費率(TOU)，並可根據需求依季節及假日設定其計費條件
                4.標準: 每一具電子式電表必須經過『財團法人台灣大電力研究試驗中心』簽認鉛封. (得標廠商應提供之證明文件)
                5.電表之量測精度須符合CNS14607 0.5級規範
                6.數值顯示:可顯示目前所累積之使用電度數(kwh),須顯示至少六位數(含)以上(小數一位)
                7.電表需採LCD附背光之數位顯示器，停電時仍可顯示用電度數
                8.當與扣款讀卡機之通訊中斷時,控制電驛會自動切斷負載電源,以避免因使用者破壞而達到竊電之目的
                9.扣款讀卡機
(1)具備LCD顯示器,並可配合,依需要設定顯示:電表內部日期、電表內部時間、剩餘金額、卡機累計扣款金額、控制電驛開關狀態、用電費率、用電度數(kWh)、費率時段等.
                   (2)讀卡機之故障品須可直接取任一備品更換,採隨插即用方式,更換任一新卡機後, 無須再重新設定參數,可立即還原使用,更換後能完全再顯示更替前之電表讀數及剩餘金額,以利使用者
                       辨識與維護
                   (3)內建蜂鳴器,當卡內之剩餘度數(餘額)不足時可發出警示音響,以提醒使用者注意
             10.儲值卡:
                   (1)須相容目前市場上大部分IC 記憶卡型式使用規範 Siemens: SLE4442或其他相容規格
                   (2)卡片材料:符合ISO標準之塑膠卡片
             11.加值機:可配合業主功能印出收據,房間號碼等收據所需要之文字


IC卡電表(電表+插卡機)


加值機
