一、BEMS建築能源管理系統
本公司針對電力系統、空調系統、照明系統、熱泵系統、變頻控制系統、路燈控制、太陽能光電、區域供水及中水回收等不同節能節水應用，設計出具大規模多棟建築物及廠房整合用途的建築能源管理系統，精準提供能源流向調查及各棟各迴路用電比例，提供業主及使用者更有效率的能源管理及多樣化之設備控制選擇，並協助業主作為後續申請ISO50001能源管理系統之功能標準。

建築能源管理系統工作的第一要步，即是取得各項耗能設備及各部耗能過程變化數據，以利探尋客觀的事實真相，了解原因，並針對問題點，局部利用管理控制或改善方式對症下藥，以降低能源成本。所以其本身最大的效益在於除了能夠正確了解建築物內部耗能設備之能源消耗情況外，並且讓耗能設備在操作上更有效率而發揮最大的效益，在應用上，透過有效的 建築能源管理系統及控制策略除了將耗能集中管理上的方便外，並能夠為客戶節省年平均超過5-10%以上能源支出，而達到預期的節省目標。

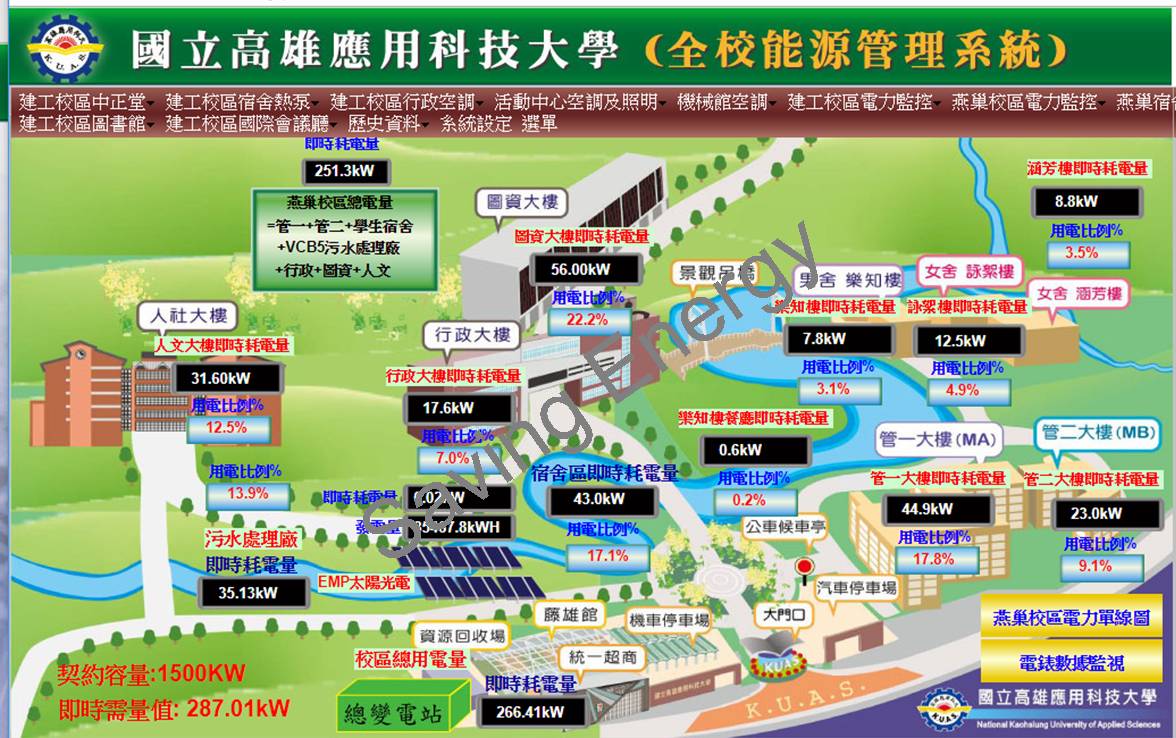

創新用電平面圖方式,精準計算全區各棟用電及各棟用電比例

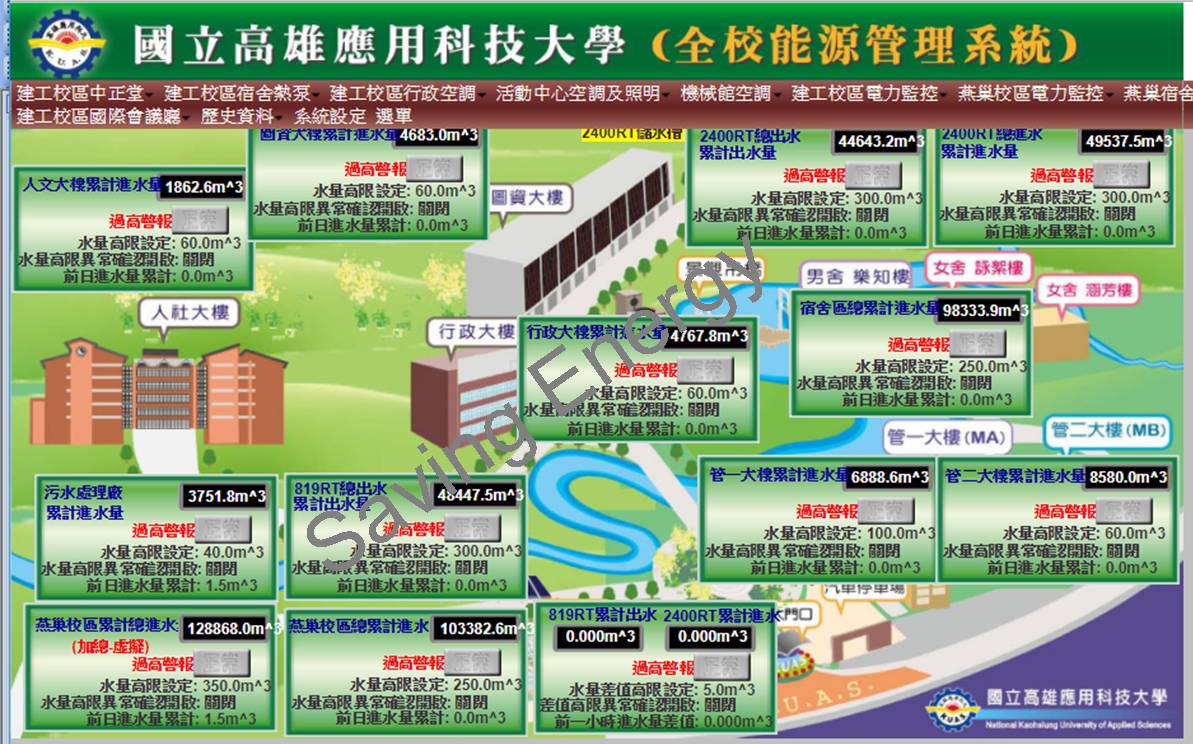

創新用水平面圖方式,精準計算全區各棟用水並快速發現漏水及警報發出

二、BEMS能源管理系統客戶得到的效益

      1.監測建築物高低壓重要耗能設備供電迴路之電力，提供和台電電費單比對後各種真實之用電數據及用電比例來分析圖形及報表，全面掌握電力品質及負載狀況，以利檢討改進及分析各棟及
         各迴路電力能源消耗之瓶頸、電力負載特性等狀況。
      2.架構能源管理系統，將原有分布廣泛的電力設施，透過自動化系統管理有助於直接掌握及控制，了解各棟高低壓配電盤各項用電損失及原因，並可針對負載用電量大之各棟提出各項節約能源
         改善措施。
      3.全面了解各用電迴路各耗能設備用電被誰使用，什麼時候使用，耗用量多大，用電比例多高。
      4.由於系統可從多棟單一建築用電最末端調查至台電最前端整體用電統計分析，決策者可依全年負載型態，在基本電費與超約附加費間尋求平衡，訂定合理電費計費方式，並可統計 各棟各迴路
         用電設備於尖峰時段可停設備納入需量控制管理，可預防契約容量超量及罰款，減少不必要電費支出。
      5.後續實施之各項節約能源措施，均有歷史報表資料可追尋，改善前後可真實的反應在用電度數及用電比例上，而不是只能針對耗能設備局部設備改善後之用電資料表現，改善以往節約能源案
         例無法真實的反應及表現在整體節約能源電價上之肓點。
      6.後續可採用電費分攤機制，強制各單位提出各項節能改善措施落實節約能源措施，達到各單位節約能源的目的。
      7.能源流向分佈及顯示採用人性化平面圖顯示創新應用方式，使用者及決策者一目了解，不需觀看艱澀難懂之電力單線圖， 系統具備自動演算及控制功能，操作簡單且利於瀏覽。
      8.提供專業之用電管理報表供業主作為後續之各單位各部門用電管理及提出各項節約能源措施之用途。
      9.運用本公司雲端伺服器，可作為集團式企業管理全省分公司或全省工廠用電統計分析.達到企業雲端集中用電管理的目的。
    10.可成為政府後續推動區域智慧虛擬電廠、儲能系統、智慧電網(SMART GRID)、等卸載設備選擇控制及自由選擇時間電價(TOU)之標準系統。

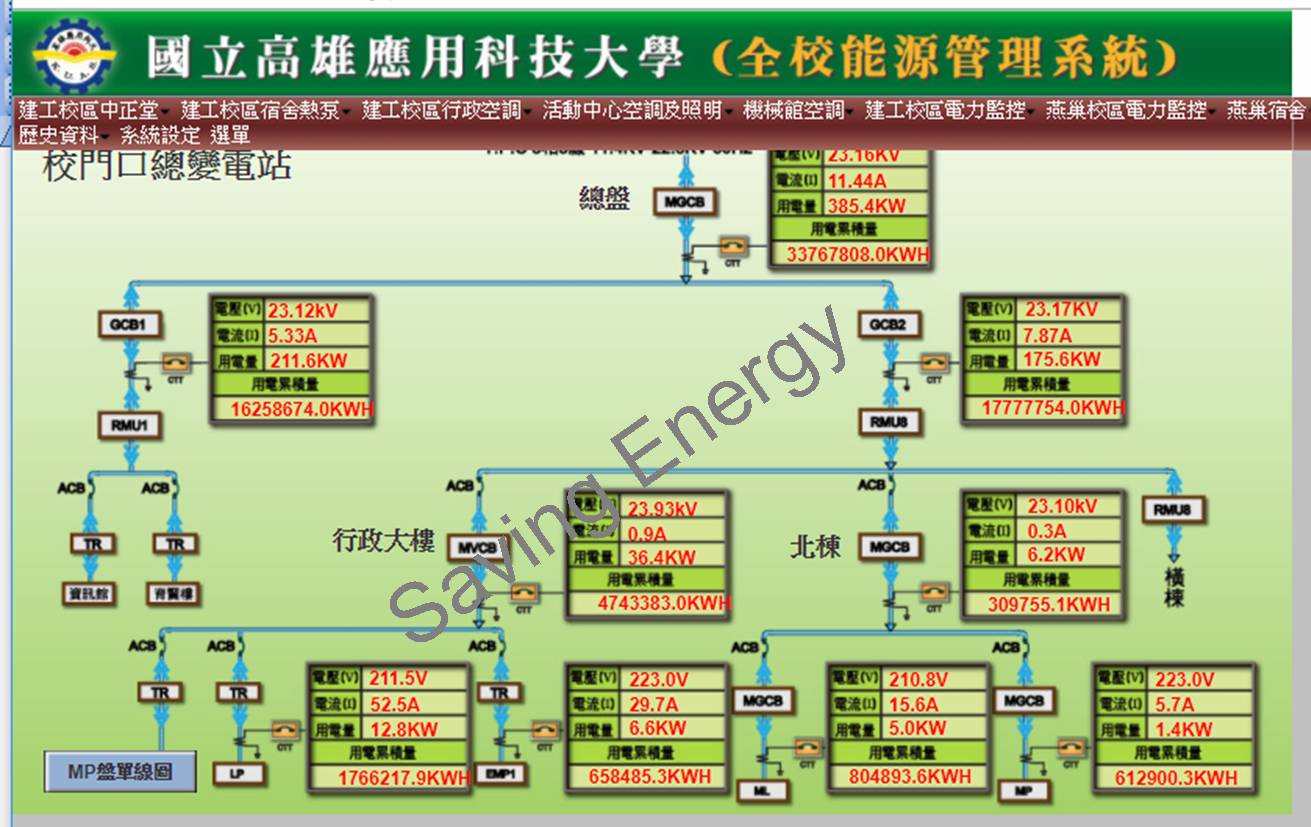

各棟變電站電力單線圖

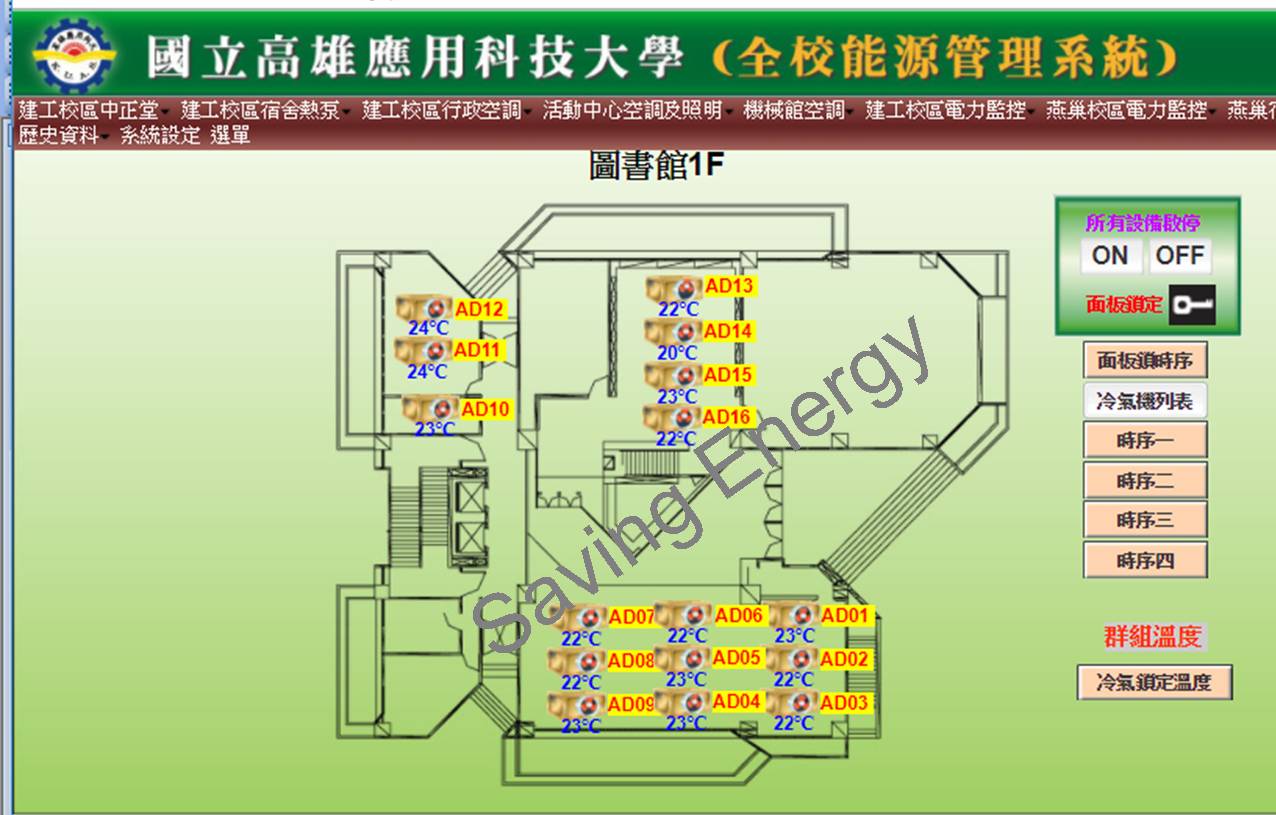

小型送風機(FC)、分離式冷氣溫度控制

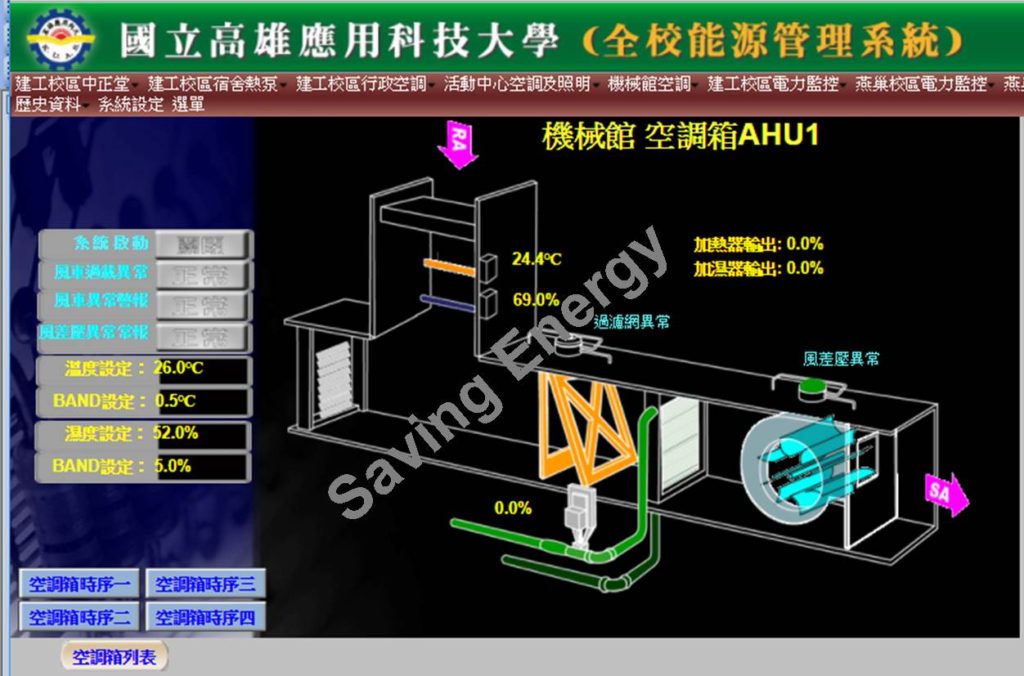

空調箱恆溫恆溼控制

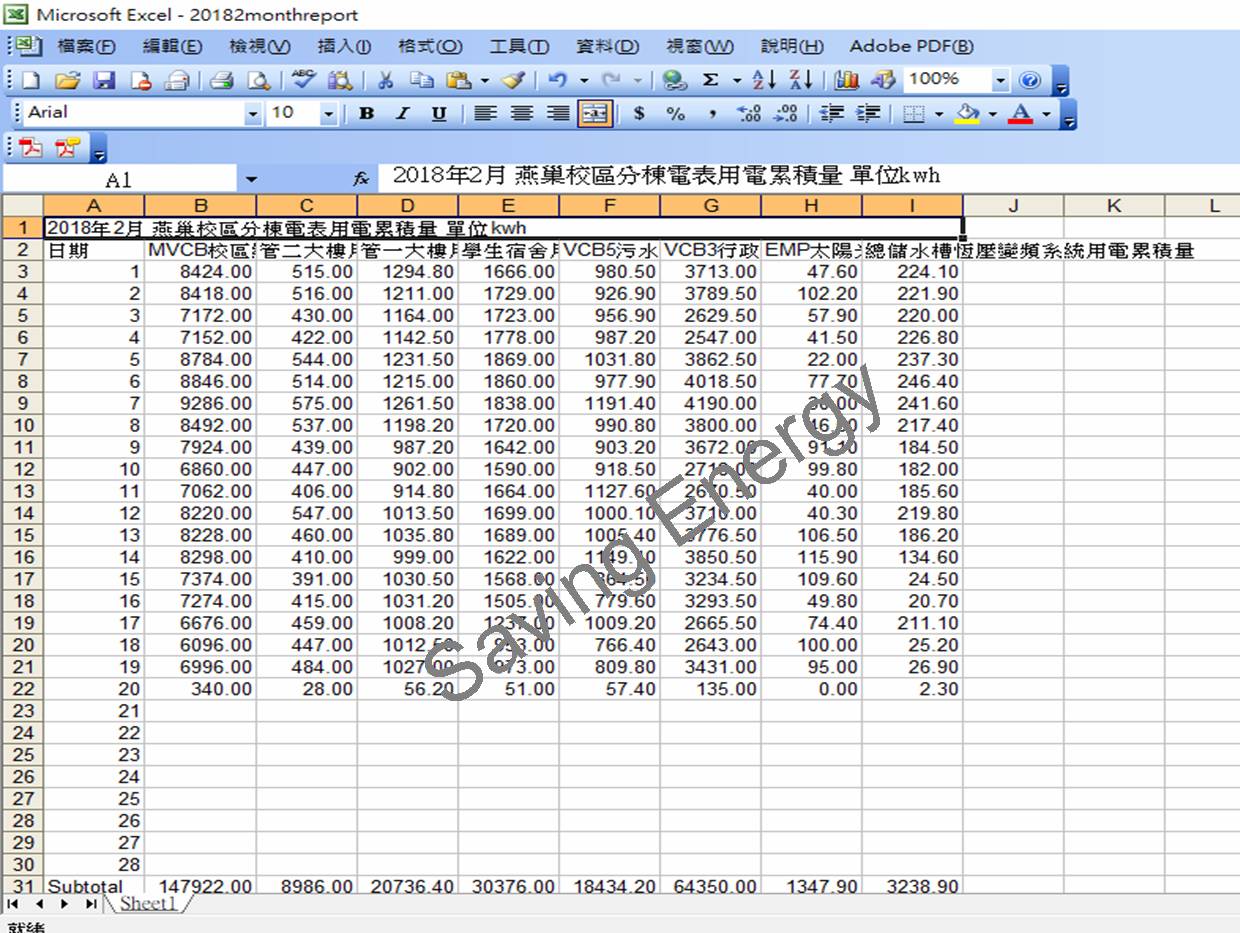

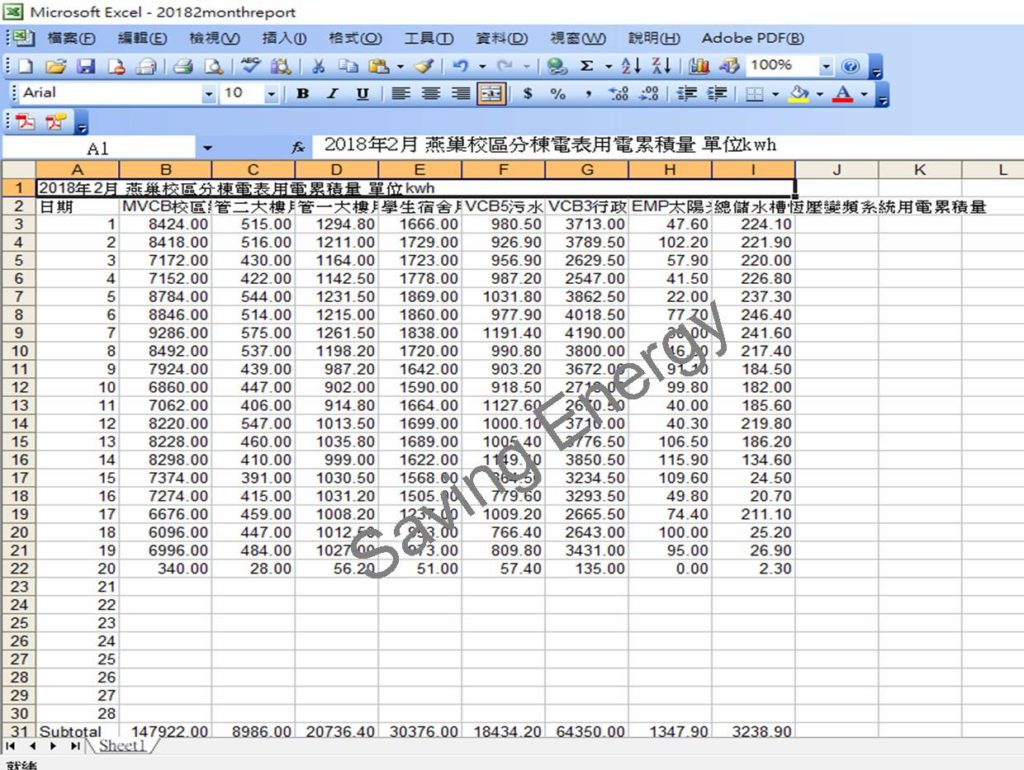

用電日、月、年報表

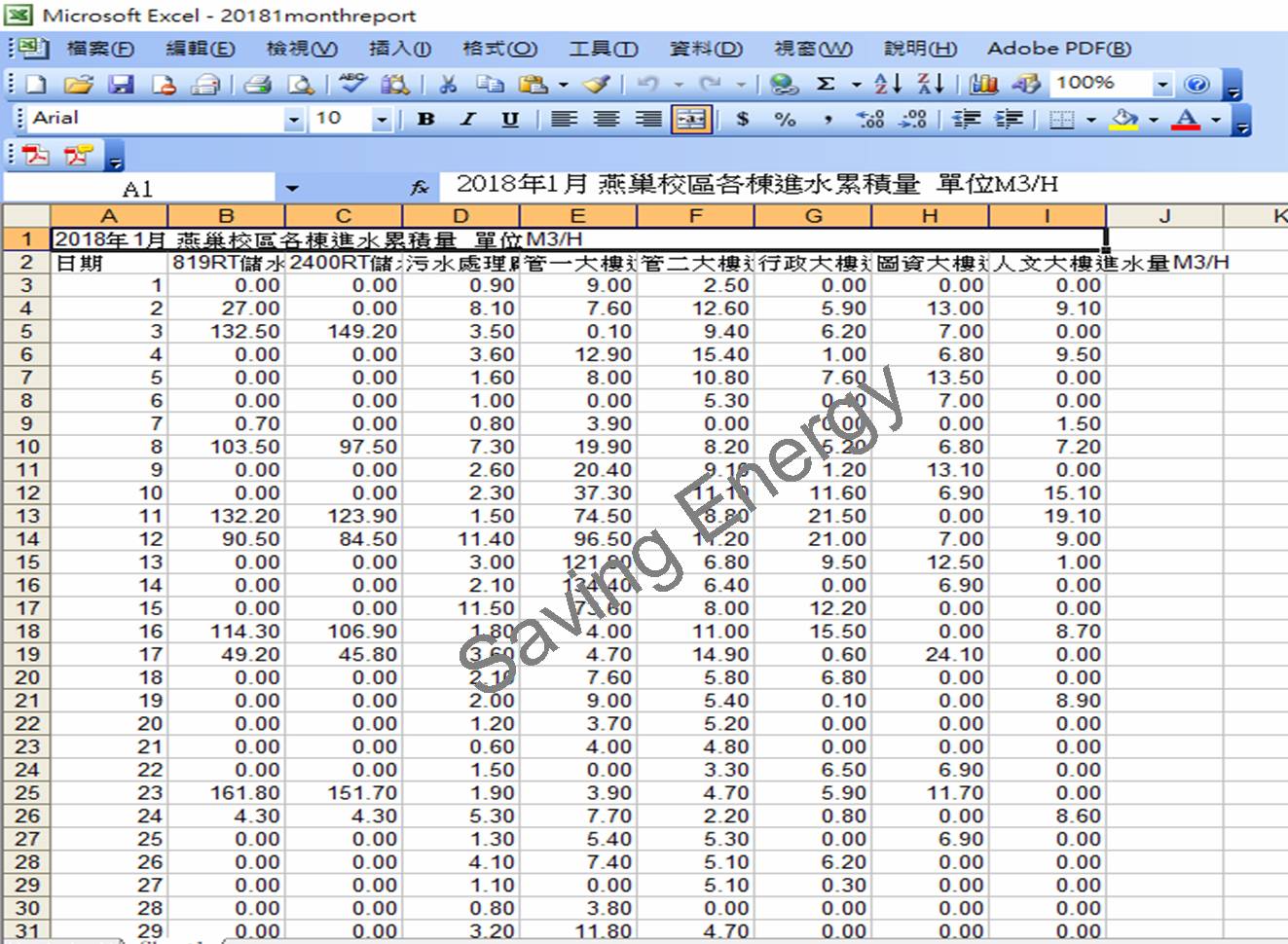

用水日、月、年報表

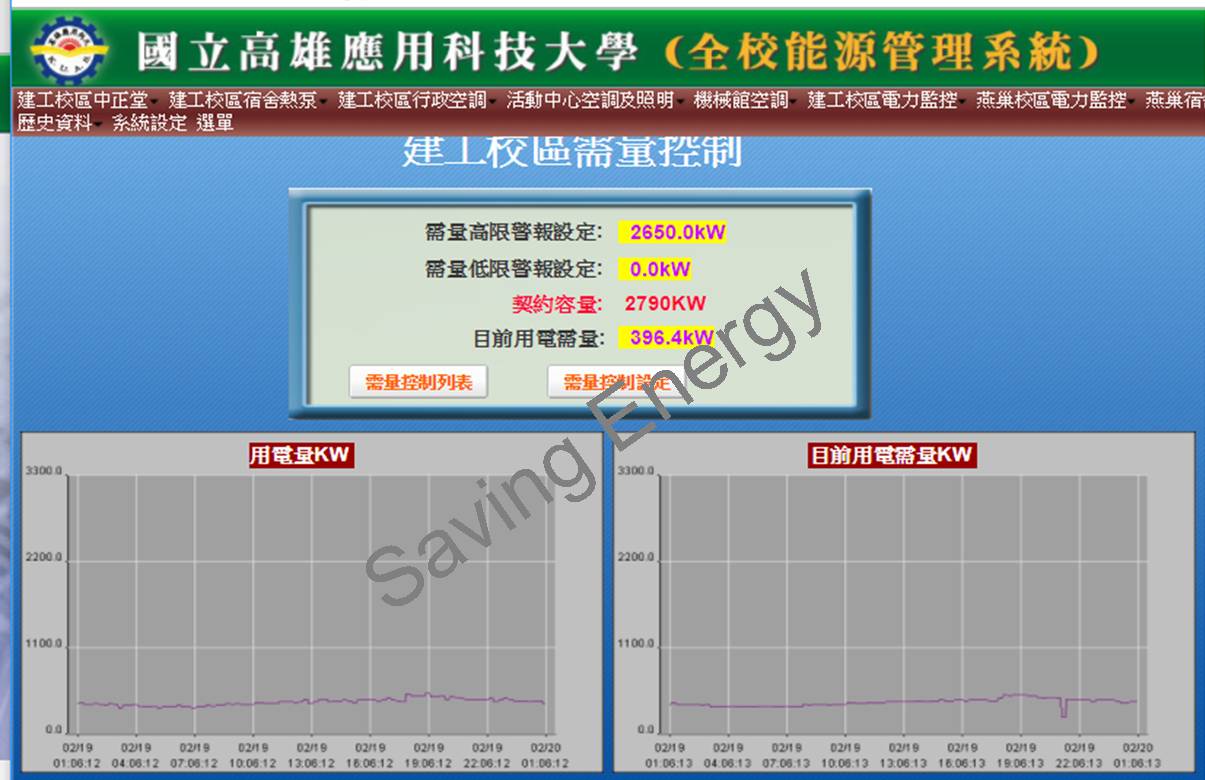

即時需量控制及用電趨勢圖

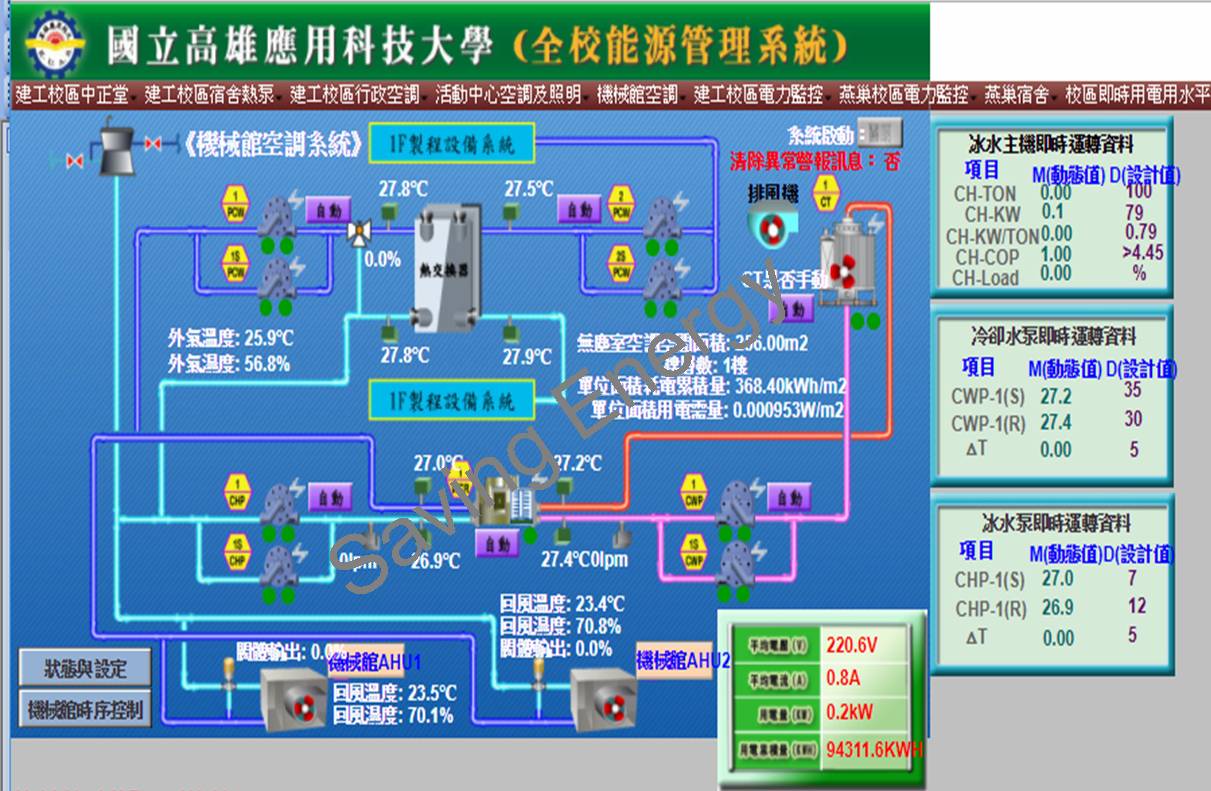

空調系統控制流程圖

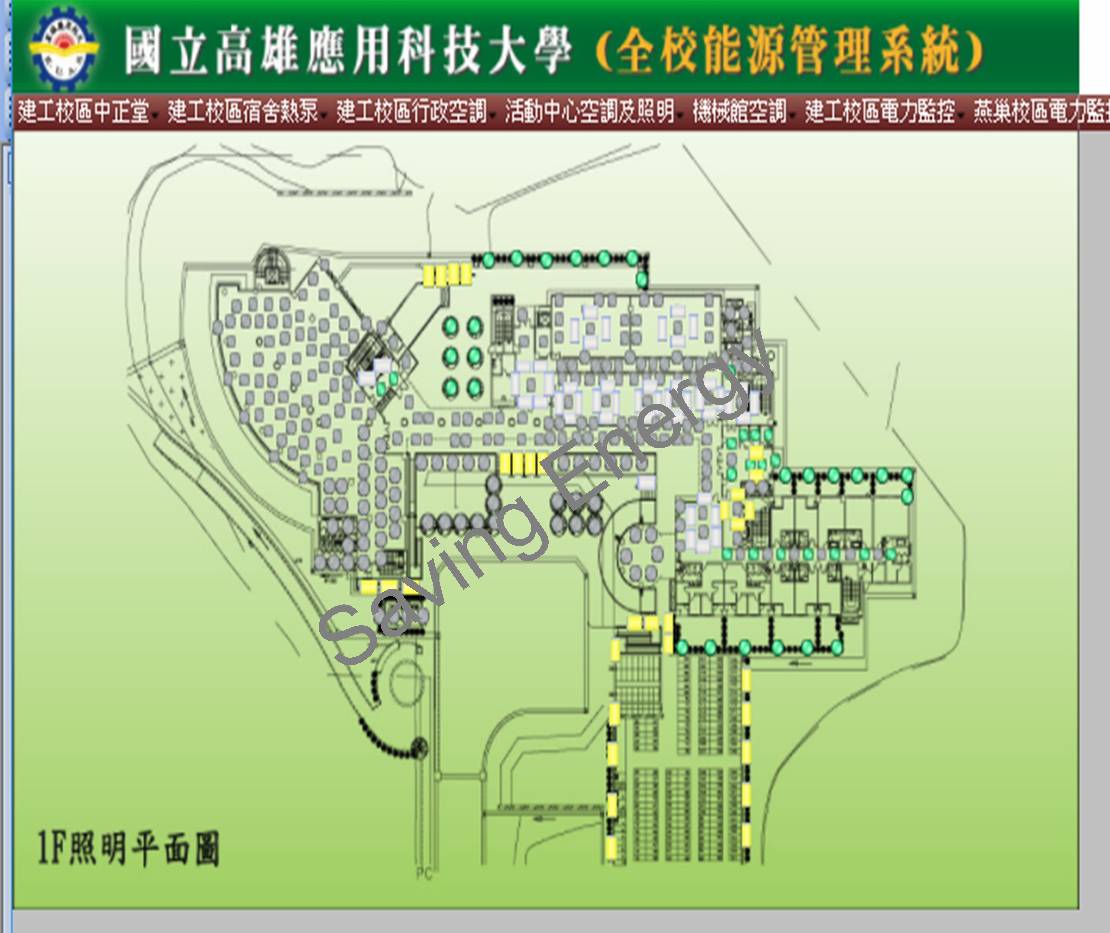

照明二線式控制平面圖

透過照度控制全區路燈平面圖

 三、BEMS能源管理系統基本功能

           建築能源管理系統軟體其功能主要以公用設備系統為主，系統包括電力系統、空調系統、照明系統、變頻控制系統、熱泵系統、供水系統太陽光電系統，其系統功能包括如下:
            1.電力系統用電平面圖、各棟樹狀用電電力單線圖、用電比例、用水 監測,各設備迴路即時用電資料、電力單線圖、即時用電比例、用電趨勢圖、電力需量管理、DUI、EUI值(每平方公尺耗
               能指標)建立、控制流程圖及各項設備運轉即時監控。
            2.全區供水系統平面圖、各棟即時用水量、各棟用水比例、每日用水量、各棟儲水槽液位供水控制、即時監控供水情況及用水異常警報輸出。
            3.冰水主機、熱泵系統、冰水、冷卻水進出水溫、熱水進出水溫、流量、RT負載、COP值、空調用電量KW、空調負載率%、冰水主機KW、KW/TON、泵浦、風車及冷卻水塔變頻控制、
               冰水主機、熱泵系統台數及RT負載自動控制運轉、時序控制及冰水主機智慧需量控制等。
            4.空調箱(AHU)、小型送風機(FC)、分離式冷氣自動控制運轉及多段時序控制。
            5.各棟公共用電透過照明二線控制系統整合至能源管理系統中後並可增加燈具控制平面圖及各回路單獨或群組時序控制等。
            6.各項資料自動分析及整點抄表、報表等資料庫查詢、即時用電圓餅圖、各項迴歸曲線分析功能、設備運轉柱狀圖、室內溫溼度狀態及點陣圖等功能。

四、本公司大規模多棟建築物能源管理系統應用實績
           1.國立高雄應用科技大學全校能源管理系統。
           2.國立高雄海洋科技大學熱泵能源管理系統。
           3.國立中山大學全校能源管理系統。
           4.國立台南大學全校能源管理系統。
           5.私立正修科技大學全校能源管理系統。
           6.私立輔英科技大學全校能源管理系統。
           7.私立中華醫事科技大學大樓全校能源管理系統。
           8.地方行政研習中心及國家文官學院中區培訓中心全區雲端能源能源管理系統。

註:若業主有需要本公司協助在建築BEMS能源管理系統規劃設計及能源基線建立及調查的問題或者規範的訂定、控制系統圖面設計、預算等規畫事項，本公司非常樂意為業主服務，協助業主完成ISO50001能源管理系統之各項功能。
